Balkongullysystem senkrecht, Dachbahn, Revisionsschacht

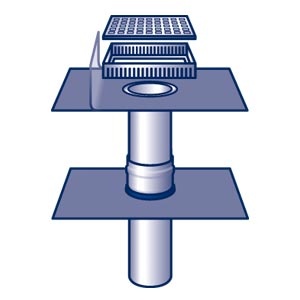

Balkon-Gully-System, senkrecht, Dachbahn, Revisionsschacht

Balkon-Gully-System, senkrecht, Dachbahn, Revisionsschacht

Balkon-Gully-System, senkrecht, aus säurefestem Edelstahl V4A

für Balkone mit Bitumen- oder Folienabdichtung

inkl. höhenverstellbarem Revisionsschacht und Abdeckung

Das Grundelement mit innenliegendem Dichtring wird direkt auf der Dachkonstruktion montiert und mit der Dampfsperre verbunden. Danach folgt der Dachaufbau mit Wärmedämmung und Abdichtung. Über die Muffe wird das Aufstockelement an das Grundelement angeschlossen. Abschließend wird der eingearbeitete Anschluss aus Polybit Bitumen-Schweißbahn (oder aus fast jedem anderen gewünschten Material) mit der Oberlagsbahn verbunden – fertig! Und dicht!

Balkon-Gully-System, senkrecht, Dachbahn, Revisionsschacht
Durchmesser Ablauf	[mm]	50	75	110
Gesamthöhe des Aufstockelements	[mm]	400	400	400
Höhe des Grundelements	[mm]	330	330	330
davon Höhe unterhalb der Dachbahn	[mm]	250	250	250
Breite Revisionsschacht	[mm]	200	200	200
Länge Revisionsschacht	[mm]	200	200	200
Höhe Revisionsschacht	[mm]	90–120	90–120	90–120
