Terrassenentwässerung

Produktname

Klicken für große Ansicht
Klicken für große Ansicht

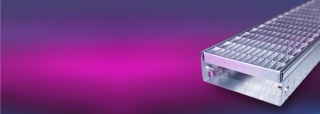

Flachkanal-System

Flachkanal-System aus Edelstahl

  • geringe Aufbauhöhe
  • modulares System
  • 2 Längen, 2 Breiten
  • Muffe mit EPDM-Lippendichtung

Flachkanal-System für Balkon- und Terrassen-Entwässerungselemente zum Abtransport von Regenwasser. Die geringe Aufbauhöhe von 40 bis 43 mm erlaubt die Verlegung der Edelstahl-Kanäle direkt unter dem Platten- oder Holzbelag. Das modulare System aus Grundelement, Verbindern und Verlängerungen sorgt für eine Entwässerung aus einem Guss.

Flachkanal-Grundelement
Anschluss an [mm] 75 75 100 100
Länge [mm] 300 2000 300 2000
Breite [mm] 120 120 250 250
Höhe ohne Muffe [mm] 40 40 40 40

Anwendungsbeispiele:

Anwendung 1

Anwendung 2

Anwendung 3

Exakte Produktbezeichnung

  • Vorteil 1
  • Vorteil 2
  • Vorteil 3
  • Vorteil 4

Fließtext zum Produkt

Technische Daten
Angabe [Einheit] Wert
Angabe [Einheit] Wert
Angabe
Angabe
Angabe
Angabe
Angabe
Angabe
Flachkanal-Verlängerung

Flachkanal-Verlängerung

  • geringe Aufbauhöhe
  • in 2 Längen erhältlich
Flachkanal-Verlängerung
Länge [mm] 1000 2000 1000 2000
Breite [mm] 120 120 250 250
Höhe [mm] 40 40 40 40

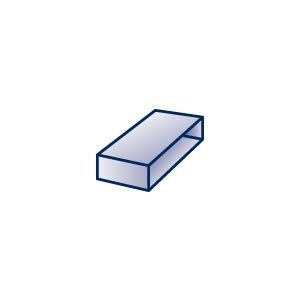

Flachkanal-Verbinder

Flachkanal-Verbinder

  • geringe Aufbauhöhe
  • zum Verbinden von Grundelement und Verlängerungen
Flachkanal-Verbinder
Länge [mm] 100 100
Breite [mm] 123 253
Höhe [mm] 43 43

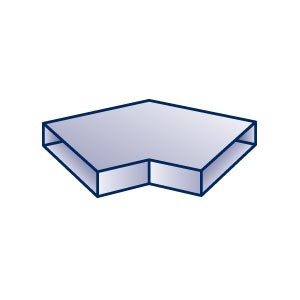

Flachkanal-Verbinder, 45°

Flachkanal-Verbinder, 45°

  • geringe Aufbauhöhe
  • zum Verbinden von Grundelement und Verlängerungen
Flachkanal-Verbinder 45°
Länge der kurzen Seite [mm] 100 100
Breite [mm] 123 253
Höhe [mm] 43 43

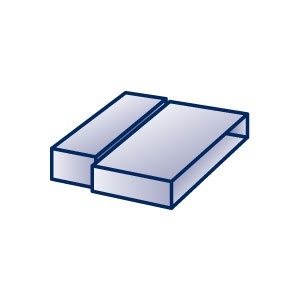

Flachkanal-Übergangsstück

Flachkanal-Übergangsstück

  • zum Anschluss an Speier
  • aus Edelstahl V2A
Flachkanal-Übergangsstück
passend für Speier [mm] 150 x 50 240 x 50
Höhe Flachkanal-Seite [mm] 43 43
Breite Flachkanal-Seite [mm] 123 253
Länge Flachkanal-Seite [mm] 50 50
Höhe Speier-Seite [mm] 39 39
Länge Speier-Seite [mm] 100 100
Länge gesamt [mm] 150 150

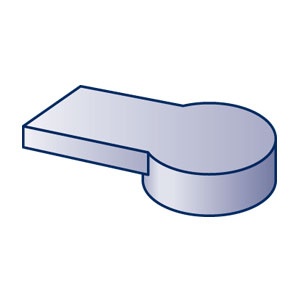

Flachkanal-Endstück

Flachkanal-Endstück

  • zum Anschluss an Gullys und Abläufe
  • aus Edelstahl V2A
Flachkanal-Endstück
passend für Ø [mm] 75 110 160* 160*
Höhe Flachkanal-Seite [mm] 43 43 43 43
Breite Flachkanal-Seite [mm] 123 253 123 253
Höhe Abfluss-Seite [mm] 70 70 70 70

* auch für alle Topf-Elemente geeignet

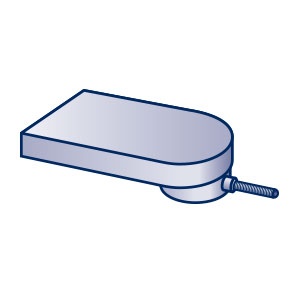

Flachkanal-Kaskaden-Endstück

Flachkanal-Kaskaden-Endstück

  • 2-in-1-Anschluss an Gullys und Abläufe
  • aus Edelstahl V2A

Das Flachkanal-Kaskaden-Endstück erlaubt die Entwässerung von oberen Dachflächen in die Entwässerung des Staffelgeschosses, ohne dort einen zusätzlichen Hauptablauf zu installieren. Es kann angeschlossen werden an alle Topf-Elemente sowie an den Attika-Flach-Ablauf und den Attika-Quadrat-Ablauf. Mithilfe der gummierten Gewindestange wird es in den Topf des Hauptablaufs gespannt. In diesem bleibt ein ausreichend großer Spalt, um sowohl das Wasser von der oberen Dachfläche als auch vom Staffelgeschoss aufzunehmen.

Flachkanal-Kaskaden-Endstück
für Anschluss an Ø [mm] 75 110
Höhe Flachkanal-Seite [mm] 43 43
Breite Flachkanal-Seite [mm] 123 253
Höhe Abfluss-Seite [mm] 70 70

Anwendungsbeispiele:

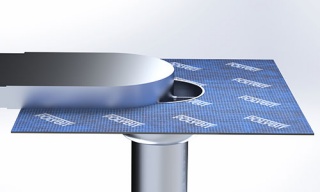

Anschluss an Topfgully, senkrecht

Anschluss an Topfgully, senkrecht

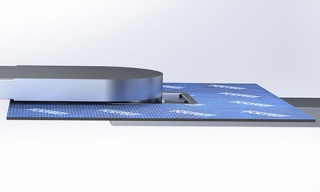

Anschluss an Attika-Quadrat-Ablauf

Anschluss an Attika-Quadrat-Ablauf

Anschluss an Attika-Flach-Ablauf

Anschluss an Attika-Flach-Ablauf
