Flachkanal-System aus Edelstahl
Flachkanal-System für Balkon- und Terrassen-Entwässerungselemente zum Abtransport von Regenwasser. Die geringe Aufbauhöhe von 40 bis 43 mm erlaubt die Verlegung der Edelstahl-Kanäle direkt unter dem Platten- oder Holzbelag. Das modulare System aus Grundelement, Verbindern und Verlängerungen sorgt für eine Entwässerung aus einem Guss.
Flachkanal-Grundelement | |||||
Anschluss an | [mm] | 75 | 75 | 100 | 100 |
Länge | [mm] | 300 | 2000 | 300 | 2000 |
Breite | [mm] | 120 | 120 | 250 | 250 |
Höhe ohne Muffe | [mm] | 40 | 40 | 40 | 40 |
Anwendung 1
Anwendung 2
Anwendung 3
Exakte Produktbezeichnung
Fließtext zum Produkt
Technische Daten | ||
Angabe | [Einheit] | Wert |
Angabe | [Einheit] | Wert |
Angabe | ||
Angabe | ||
Angabe | ||
Angabe | ||
Angabe | ||
Angabe |

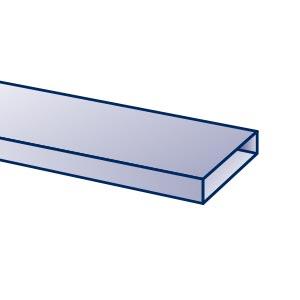

Flachkanal-Verlängerung
Flachkanal-Verlängerung | |||||
Länge | [mm] | 1000 | 2000 | 1000 | 2000 |
Breite | [mm] | 120 | 120 | 250 | 250 |
Höhe | [mm] | 40 | 40 | 40 | 40 |
Flachkanal-Verbinder
Flachkanal-Verbinder | |||
Länge | [mm] | 100 | 100 |
Breite | [mm] | 123 | 253 |
Höhe | [mm] | 43 | 43 |
Flachkanal-Verbinder, 45°
Flachkanal-Verbinder 45° | |||
Länge der kurzen Seite | [mm] | 100 | 100 |
Breite | [mm] | 123 | 253 |
Höhe | [mm] | 43 | 43 |

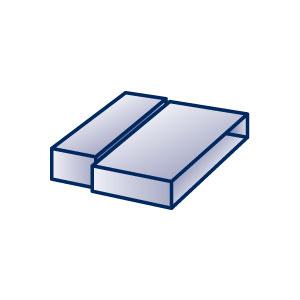

Flachkanal-Übergangsstück
Flachkanal-Übergangsstück | |||
passend für Speier | [mm] | 150 x 50 | 240 x 50 |
Höhe Flachkanal-Seite | [mm] | 43 | 43 |
Breite Flachkanal-Seite | [mm] | 123 | 253 |
Länge Flachkanal-Seite | [mm] | 50 | 50 |
Höhe Speier-Seite | [mm] | 39 | 39 |
Länge Speier-Seite | [mm] | 100 | 100 |
Länge gesamt | [mm] | 150 | 150 |

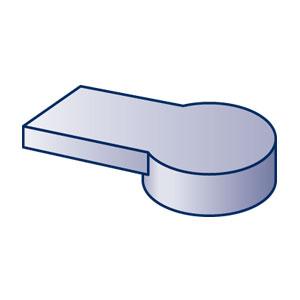

Flachkanal-Endstück
Flachkanal-Endstück | |||||
passend für Ø | [mm] | 75 | 110 | 160* | 160* |
Höhe Flachkanal-Seite | [mm] | 43 | 43 | 43 | 43 |
Breite Flachkanal-Seite | [mm] | 123 | 253 | 123 | 253 |
Höhe Abfluss-Seite | [mm] | 70 | 70 | 70 | 70 |
* auch für alle Topf-Elemente geeignet

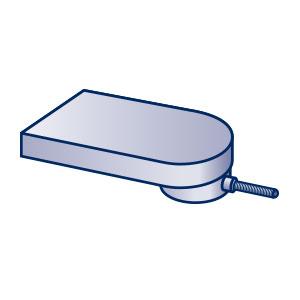

Flachkanal-Kaskaden-Endstück
Das Flachkanal-Kaskaden-Endstück erlaubt die Entwässerung von oberen Dachflächen in die Entwässerung des Staffelgeschosses, ohne dort einen zusätzlichen Hauptablauf zu installieren. Es kann angeschlossen werden an alle Topf-Elemente sowie an den Attika-Flach-Ablauf und den Attika-Quadrat-Ablauf. Mithilfe der gummierten Gewindestange wird es in den Topf des Hauptablaufs gespannt. In diesem bleibt ein ausreichend großer Spalt, um sowohl das Wasser von der oberen Dachfläche als auch vom Staffelgeschoss aufzunehmen.
Flachkanal-Kaskaden-Endstück |
|||
für Anschluss an Ø | [mm] | 75 | 110 |
Höhe Flachkanal-Seite | [mm] | 43 | 43 |
Breite Flachkanal-Seite | [mm] | 123 | 253 |
Höhe Abfluss-Seite | [mm] | 70 | 70 |
Anschluss an Topfgully, senkrecht

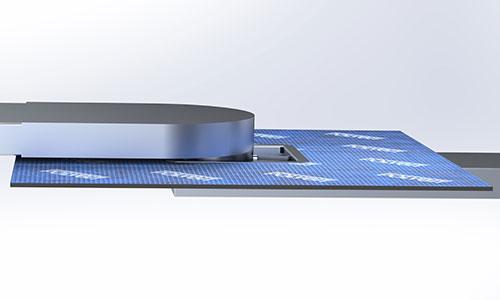

Anschluss an Attika-Quadrat-Ablauf
Anschluss an Attika-Flach-Ablauf
EAN: 4251146438721 | 4251146438752 | 4251146438783 | 4251146438813 | 4251146431593 | 4251146431555 | 4251146431623 | 4251146431616 | 4251146431630 | 4251146431579 | 4251146438967 | 4251146439025 | 4251146438998 | 4251146439056 | 4251146438844 | 4251146438875 | 4251146438905 | 4251146438936
